Unterschiede zwischen CE-Standard-Hydraulikpressen und inländischen Standard-Hydraulikpressen

I. Warum ist die CE-Norm besonders wichtig für hydraulische Verbundpressen?

Im Bereich der Verbundwerkstoffumformung Servo-Verbundhydraulikpressen und Fürmpressen sind zur Kernausrüstung für Formpressprozesse geworden und werden typischerweise in Kombination mit verwendet SMC-Formen um komplette SMC-Formsysteme zu bilden.

Mit der kontinuierlichen Weiterentwicklung von Verbundwerkstoffen in Richtung Leichtbau und Strukturintegration werden Verbundpressen mittlerweile in großem Umfang in den folgenden Bereichen eingesetzt:

• LKWs und Busse
• Land- und Baumaschinen
• E-Mobilität
• Schienenverkehr
• Stadtmöbel, unter anderem

In diesen Anwendungsszenarien sind hydraulische Pressen nicht nur für die Umformleistung verantwortlich, sondern stehen auch in direktem Zusammenhang mit der Bedienersicherheit, der langfristigen Betriebsstabilität und der allgemeinen Compliance der Produktionslinie. Aus diesem Grund konzentrieren sich immer mehr europäische Kunden, die zum ersten Mal hydraulische Verbundpressen aus China kaufen, auf eine Schlüsselfrage:

Was sind die grundlegenden Unterschiede zwischen CE-konformen Hydraulikpressen und Hydraulikpressen, die nach heimischen Standards gebaut wurden?

Es sollte betont werden, dass es sich bei der CE-Kennzeichnung nicht nur um ein Zertifizierungszeichen handelt, sondern um ein umfassendes Sicherheitssystem, das sich über den gesamten Lebenszyklus einer Maschine erstreckt – von der Konstruktion und Herstellung bis hin zur Installation und dem Betrieb.

II. Grundlegende Unterschiede in der Designphilosophie

Nach inländischen Standards wird die Konstruktion hydraulischer Pressen in der Regel von Produktionsanforderungen wie Tonnagekapazität, Umformeffizienz, Ausrüstungskosten und Lieferzeit bestimmt. Obwohl dieser Ansatz für viele lokale Produktionsumgebungen geeignet ist, konzentriert er sich in erster Linie darauf, ob die Maschine ihre Fertigungsaufgabe erfüllen kann.

Im Gegensatz dazu müssen CE-konforme hydraulische Servo-Verbundpressen die Risikokontrolle als zentrale Designbeschränkung berücksichtigen und gleichzeitig die Anforderungen an die Umformleistung erfüllen. Der CE-Rahmen erfordert Systematik Risikobewertung Die Durchführung erfolgt bereits in der Konzeptionsphase, wobei vorab Lösungen auf Struktur- oder Systemebene für potenzielle Risiken während des Betriebs, der Wartung, der Inbetriebnahme und ungewöhnlicher Bedingungen definiert werden.

Diese „Safety-by-Design“-Philosophie bedeutet, dass die CE-Konformität nicht einfach durch das Hinzufügen von Komponenten nach der Fertigung erreicht werden kann, sondern von Anfang an in das Gesamtmaschinenkonzept integriert werden muss.

III. Drei zentrale Sicherheitssysteme CE-konformer hydraulischer Pressen

Aus Sicht der Umsetzung werden die CE-Anforderungen für Verbundhydraulikpressen durch klar definierte Sicherheitssysteme und nicht durch abstrakte Prinzipien umgesetzt. Diese Anforderungen konzentrieren sich hauptsächlich auf drei Bereiche: mechanische Sicherheit, hydraulische Sicherheit und elektrische Sicherheit , die alle miteinander verbunden und unverzichtbar sind.

Mechanische Sicherheit

Gemäß den CE-Normen besteht das Hauptziel der mechanischen Sicherheit darin, die Exposition des Personals in gefährlichen Bereichen durch die Konstruktion selbst zu verringern, anstatt sich ausschließlich auf Betriebsabläufe oder die Erfahrung des Bedieners zu verlassen. Bei großen hydraulischen Verbundpressen mit langen Hüben und häufigem Wartungsbedarf ist die mechanische Sicherheit besonders wichtig.

Bei der CE-konformen mechanischen Konstruktion müssen Betriebs- und Wartungsszenarien systematisch berücksichtigt werden, wie z. B. sicherer Zugang zur Maschine, Zugang zu erhöhten Bereichen und zuverlässige Sicherung beweglicher Komponenten während der Wartung. Diese Anforderungen wirken sich direkt auf das gesamte Maschinenlayout aus und sind keine optionalen Add-ons.

Zu den typischen mechanischen Sicherheitsmaßnahmen von CE gehören:

• Sicherheitsleitern , entworfen, um Standards für Höhe, Neigung und Rutschfestigkeit zu erfüllen
• Top-Wartungsplattformen mit Geländer , als Absturzsicherung bei Wartungsarbeiten
• Wartungszugangswege und Sicherheitsabstände , um ausreichend Platz für die Bewegung des Personals und die Evakuierung im Notfall zu gewährleisten
• Schieben Sie mechanische Verriegelungssysteme B. SITEMA-Feststellvorrichtungen, um den Schlitten während der Wartung sicher zu halten und ein unbeabsichtigtes Herunterfallen zu verhindern

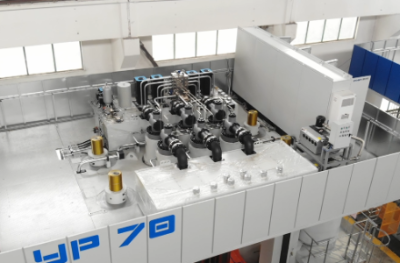

Top-Wartungsplattform

Schiebeverriegelungssystem

Im Vergleich dazu verlassen sich inländische Standardpressen häufig stärker auf betriebliche Abläufe als auf die strukturelle Risikoisolierung.

Hydraulische Sicherheit

Das Hydrauliksystem ist das Herzstück einer Verbundhydraulikpresse und gleichzeitig ein Hochrisikobereich. Nach CE-Normen müssen hydraulische Systeme nicht nur Leistung erbringen, sondern auch Klarheit bieten ausfallsicher Verhalten.

Das bedeutet, dass das System selbst unter extremen Bedingungen wie Schlauchbruch, Ventilausfall oder Fehlfunktion der Steuerung standardmäßig in einen sicheren Zustand wechseln muss, um unkontrollierte Bewegungen oder Personenschäden zu verhindern.

Zu den typischen hydraulischen Sicherheitsmaßnahmen von CE gehören:

• An den Zylindern installierte Sicherheitsventile , um bei Druckverlust ein schnelles Absinken des Objektträgers zu verhindern
• Berstschutzketten für Hydraulikschläuche , wodurch das Schlagen des Schlauchs im Falle eines Bruchs begrenzt wird
• Redundante Druck- und Bewegungssteuerungslogik , um sicheres Verhalten unter allen Bedingungen zu gewährleisten

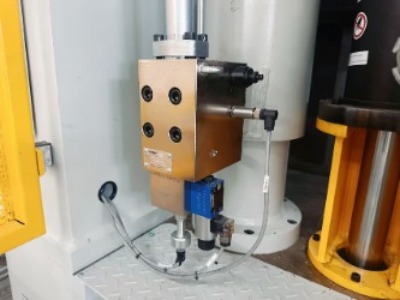

Sicherheitsventil

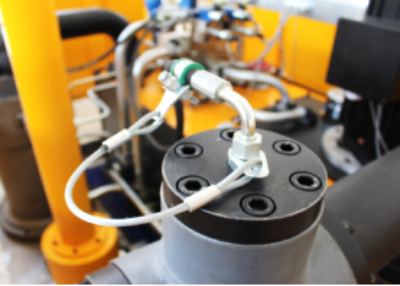

Berstschutzkette

Bei manchen inländischen Standardpressen werden solche Sicherheitsfunktionen möglicherweise vereinfacht oder weggelassen, und man verlässt sich stattdessen auf ein erfahrungsbasiertes Management.

Elektrische Sicherheit

Die elektrische Sicherheit ist einer der systematischsten und strengsten geprüften Aspekte der CE-Konformität und stellt einen der deutlichsten Unterschiede zu inländischen Standardmaschinen dar. Die CE-Bewertung konzentriert sich nicht nur auf die Komponentenqualität, sondern auch auf die Integrität der Funktionssicherheitslogik.

Zu den typischen CE-Konfigurationen für die elektrische Sicherheit gehören:

• Sicherheits-SPS mit Redundanz und Selbstdiagnose
• Sicherheitslichtvorhänge vom Typ L zum multidirektionalen Schutz des Formbereichs
• Laserscanner zur dynamischen Flächenüberwachung
• Not-Aus-Taster , normgerecht positioniert
• Vollständig dokumentierte und überprüfbare Sicherheitsprogramme , um Rückverfolgbarkeit und Testbarkeit zu gewährleisten

Sicherheits-SPS

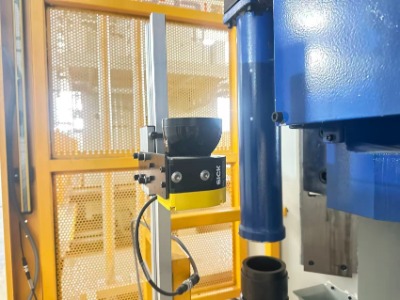

Laserscanner

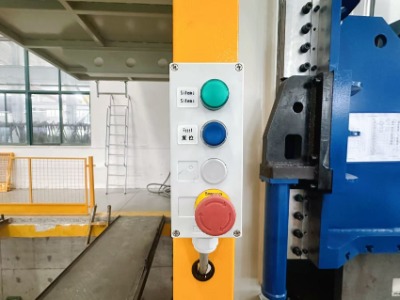

Not-Aus-Taste

Sicherheitslichtvorhang vom Typ L

Während Schaltschränke äußerlich ähnlich aussehen mögen, legen CE-Bewertungen den Schwerpunkt auf die interne Logikarchitektur, Redundanz und Konsistenz mit der technischen Dokumentation.

IV. Technisches Dokumentations- und Verantwortungssystem

Die CE-Konformität geht über die physische Maschine hinaus und umfasst ein vollständiges technisches Dokumentationssystem. Diese Dokumente sind nicht nur Teil der Lieferanforderungen, sondern auch für die Einhaltung der Vorschriften während des gesamten Lebenszyklus der Ausrüstung unerlässlich.

Eine vollständige CE-technische Akte umfasst in der Regel Risikobewertungsberichte, hydraulische und elektrische Schaltpläne, Betriebs- und Wartungshandbücher sowie Konformitätserklärungen. Diese Dokumente spielen eine entscheidende Rolle bei Audits, Unfalluntersuchungen und Haftungsbestimmungen.

V. Fazit: CE-konforme hydraulische Pressen als systemtechnische Lösung

For Servo-Verbundhydraulikpressen (einschließlich SMC-Pressen, LFT-D-Pressen, HP-RTM-Pressen, GMT-Pressen usw.) ist die CE-Konformität keine einfache Ergänzung von Sicherheitsfunktionen nach der Installation. Stattdessen stellt es a dar ganzheitliche Sicherheitsphilosophie , systematisch in das Strukturdesign, die Sicherheitsfunktionen, die Steuerungslogik und die endgültigen Anwendungsszenarien der Maschine integriert, wobei die Risikobewertung im Mittelpunkt steht und sich an Vorschriften und Normen orientiert.

Für Kunden, die zum ersten Mal hydraulische Verbundpressen aus China kaufen, ist das Verständnis der grundlegenden Unterschiede zwischen CE-Standards und inländischen Standards ein entscheidender Schritt zur Reduzierung von Projektrisiken und zur Gewährleistung eines langfristigen, stabilen Betriebs.
